태양광 발전소에 접속반 · 배전반이 반드시 필요한 이유

안녕하세요. 에너지플랜입니다.

태양광 발전소에서 모듈에서 발생한 전기는 어디를 거쳐, 어떻게 흐를까요?

오늘은 그 흐름의 핵심 장치인 태양광 접속반과 배전반에 대해 안내드리고자 합니다.

태양광 발전소라고 하면 흔히 패널(모듈)만 떠올리기 쉽지만,
실제로는 전기를 안전하고 효율적으로 모으고, 분배하고, 제어하기 위한 다양한 장비들이 함께 작동합니다.



그중에서도 가장 핵심적인 역할을 하는 장치가 바로 '접속반'과 '배전반'입니다.
이 두 장치는 이름은 비슷하지만, 전혀 다른 역할을 수행하며 각각 전기 흐름의 중요한 구간을 담당합니다.



💡태양광 접속반이란?





접속반은 태양광 모듈(패널)에서 발생한 직류 전기를 하나로 모아 인버터로 전달하는 장치입니다.



태양광 발전소에서는 모듈이 여러 줄(스트링)로 구성되어 있는데,
각 스트링을 인버터에 개별로 연결하면 구조가 복잡해지고 관리도 어려워집니다.

그래서 접속반을 통해 여러 스트링에서 발생한 전기를 안전하게 병합한 후 인버터로 보내는 것이죠.

접속반 내부에는 퓨즈, 차단기, SPD(서지 보호기) 등이 함께 설치되어 있어
전기적 사고를 예방하고, 안정적인 전력 흐름을 유지하는 중요한 역할을 합니다.

태양광 접속반 구성요소
퓨즈			전기 과부하가 걸리면 스스로 끊어져서 기계를 지켜주는 역할
SPD(서지 보호기)			낙뢰나 순간적인 전압 상승으로부터 전기설비를 보호하는 장치
차단기			전기 회로에 이상(과전류, 단락 등)이 생기면 자동으로 전기를 차단하는 장치

---



⚡태양광 배전반이란?

배전반은 인버터에서 변환된 교류(AC) 전기를 안전하게 분배하고 보호하는 장치입니다.
태양광으로 생산된 전기를 건물에 공급하거나 한전에 연계하려면, 전력을 정리하고 제어할 수 있는 배전반을 반드시 거쳐야 합니다.



배전반에는 차단기, 누전차단기, 전력량계, SPD(서지 보호기) 등이 탑재되어 있어
전기 사고를 예방하고 시스템 전체의 안정성과 안전성을 확보하는 핵심 역할을 수행합니다.

태양광 배전반 구성요소
차단기	전기 회로에 이상(과전류, 단락 등)이 생기면 자동으로 전기를 차단하는 장치
누전차단기	전기가 새는 현상(누전)을 감지하면, 사람 감전이나 화재를 막기 위해 전기를 차단하는 장치
전력량계	얼마나 많은 전기가 사용되거나 생산됐는지를 측정하는 계측기
SPD	낙뢰나 순간적인 전압 상승으로부터 전기설비를 보호하는 장치



🔗 둘은 어떤 연관성이 있을까?



접속반과 배전반은 태양광 전기 흐름에서 각각 시작과 끝을 담당하는 핵심 설비입니다.

태양광 발전소의 전기 흐름



태양광 발전소의 전기는 다음과 같은 흐름을 거쳐 전달됩니다.

태양광 모듈 ➡️ 접속반 ➡️ 인버터 ➡️ 배전반 ➡️ 부하 또는 한전 계통

1단계	태양광 모듈	햇빛을 받아 직류전기(DC)를 생산합니다.
2단계	접속반	접속반 각 모듈 스트링에서 나온 직류 전기를 하나로 모아 인버터로 전달합니다.
3단계	인버터	접속반에서 온 직류 전기를 교류전기(AC)로 변환합니다.
4단계	배전반	인버터에서 나온 교류 전기를 분배, 제어, 보호합니다.
5단계	부하 or 한전계통	생산된 전기를 건물에서 자가 소비하거나, 한전에 판매(계통 연계)합니다.

👉 접속반은 배전반 사이에서는 반드시 인버터가 위치하며,

👉 접속반은 전기를 모아주는 장치, 배전반은 전기를 분배하는 장치 라고 이해하시면 됩니다.





두 장치가 중요한 이유

✔️ 태양광 접속반





접속반은 여러 개의 태양광 패널 스트링을 안전하게 모아 인버터로 전달하는 장치입니다.
대규모 발전소에서는 수십에서 수백 개의 스트링이 발생하는데, 이를 정리 없이 인버터에 직접 연결할 경우 배선이 복잡해지고, 전기 사고 위험이 크게 증가하게 됩니다.



⭐ 전기 사고 예방

• 과전류나 낙뢰 등 외부 전기 이상에 대응하기 위해 퓨즈, 차단기, SPD(서지 보호기)를 내장하고 있어, 직류 전기 흐름의 안정성을 확보할 수 있습니다.

⭐  유지보수 편의성

• 스트링별 전류 상태를 확인할 수 있어, 고장 스트링을 신속히 파악하고 대응할 수 있습니다.
• 이는 점검·정비 시간을 줄이고, 발전 손실을 최소화하는 데 큰 도움이 됩니다.



접속반을 생략하는 경우도 있나요?



스트링 수가 적은 소형 발전소에서는 접속반 없이도 시공이 가능합니다.



✅ 예를 들어 1~2스트링 정도의 소규모 시스템의 경우,
전선을 직접 인버터에 연결할 수 있어 별도의 접속반이 필요하지 않습니다.



📌 다음과 같은 조건이 모두 충족된다면 접속반 생략이 가능합니다:

⚡ 시스템 용량이 작고 (예: 주택용 3kW~9kW급)
⚡ 스트링 수가 적으며
⚡ 사용 중인 인버터에 퓨즈, SPD, DC 차단기 등 접속반 기능이 내장되어 있을 경우



즉, 자가소비형 소형 태양광 시스템에서는
스트링 병합 및 보호 기능을 포함한 인버터만으로도 안전하게 시스템을 구성할 수 있습니다.



⚠️ 하지만 아래의 경우에는 접속반 필요합니다.

스트링이 3개 이상인 경우

유지보수를 쉽게 하고 싶은 경우

낙뢰, 서지, 고장 감지를 위한 보호장치가 필요한 경우

발전량 모니터링 기능을 별도로 넣고 싶은 경우



---

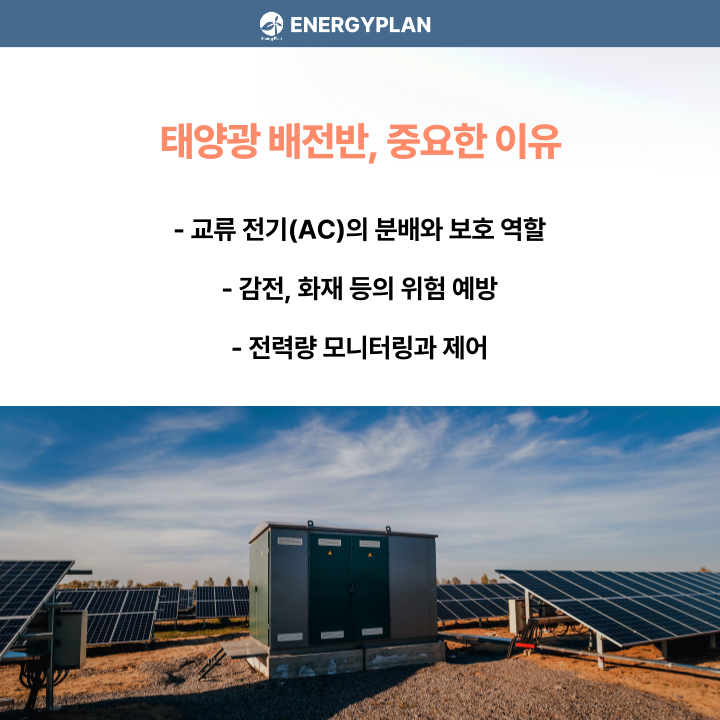

⚡ 태양광 배전반



1. 교류 전기(AC)의 분배 및 보호
배전반은 인버터에서 변환된 교류 전기를 한전 계통이나 부하(건물, 설비 등)에 안전하게 공급하기 위한 핵심 장치입니다.
전력을 효율적으로 분배하고, 문제 발생 시 차단하는 중앙 제어 역할을 합니다.



2. 감전 및 화재 예방
배전반 내부에는 과전류 차단기, 누전차단기, SPD(서지 보호기) 등이 포함되어 있어
감전이나 화재와 같은 전기 사고를 사전에 방지할 수 있습니다.



3. 전력 모니터링 및 제어 기능
배전반은 전력량계, 계측기, 제어 장치 등을 통해
발전량 확인, 송전 전류 감시, 부하 전력 조절 등의 기능을 수행하며,
태양광 발전소의 운영 효율성과 안정성을 높이는 데 중요한 역할을 합니다.



배전반은 생략이 불가능합니다.



태양광 배전반은 특히 한전 계통에 연계하거나, 건물·설비 등에서 전기를 직접 사용하는 경우

반드시 설치해야 하는 필수 장비입니다.



한전 연계 시에는, 한전의 연계 규격에 따라 AC 차단기, 접지, 계측기 등이 포함된 구조로 설비를 갖추어야 하며,
인버터에서 출력된 교류 전기는 반드시 배전반을 통해 보호 및 제어된 후 한전 계통 또는 부하에 안전하게 공급되어야 합니다.



✅ 즉, 10kW든 100kW든 관계없이,
인버터 출력 전력을 안전하게 분배하고 보호하기 위한 구조물로써 배전반은 반드시 필요합니다.



---

태양광 발전사업을 제대로 운영하고 싶다면, 접속반과 배전반은 선택이 아닌 '필수'입니다.

특히 100kW 이상 발전소(RPS), 자가소비형 산업용 발전소, 지붕형·부지형 구분 없이

시스템의 안전성과 전기 흐름의 효율을 확보하려면 꼭 설치해야 합니다.

​

✅ 장비 하나하나에 대한 이해와 정확한 설계가, 태양광 발전의 안정성과 수익성을 좌우합니다.

효율적인 운영을 위해 접속반과 배전반의 중요성을 반드시 인지하고, 꼼꼼하게 준비하시기 바랍니다.
